Как своими руками сделать мойку воздуха

Поддержание нормального уровня увлажненности воздуха имеет большое значение для общего состояния здоровья человека. В магазинах бытовой техники представлен большой выбор промышленных приборов для увлажнения и одновременного очищения воздуха. Ассортимент содержит различные по уровню цен, но все же довольно дорогостоящие, изделия. Значительно дешевле обойдется мойка воздуха, сделанная своими руками. Устройство и принцип действия этого прибора достаточно прост, чтобы любой желающий мог изготовить агрегат самостоятельно из подручных материалов.





Как работает самодельный водный очиститель воздуха

Конструкция заводского устройства по очищению и увлажнению атмосферы жилых помещений очень проста: внутри корпуса установлены пластмассовые вращающиеся диски, частично опущенные в воду, и вентилятор. По этой причине мойку можно без проблем в различных вариантах изготовить в домашних условиях.

Принцип функционирования прибора состоит в том, что при его включении в сеть воздушные массы затягиваются им с помощью вентилятора. Пыль, цветочная пыльца и другие примеси прилипают к мокрым дискам и погружаются в воду, а воздух, обогащенный влагой, выбрасывается обратно в комнату. Такой простой мойки вполне достаточно для поддержания необходимого уровня влажности (35-65%) и обеспечения комфортного проживания в доме или квартире.

Вторая жизнь компакт-дисков





Самодельный очиститель воздуха, работающий по принципу магазинного, домашние умельцы делают из старых компакт-дисков или виниловых пластинок. При этом для сборки устройства необходимо приготовить такие комплектующие:

  • пластиковую емкость для корпуса дискового увлажнителя (габариты ее должны быть чуть больше, чем диаметр компакт-дисков);
  • компакт-диски (примерно 50÷80 штук);
  • пластмассовые шайбы, чтобы между дисками создавать зазоры;
  • кусок пластиковой трубки (или металлической) диаметром, равным отверстию в дисках;
  • шарикоподшипники (2 штуки);
  • кулер со старого компьютера или небольшой вентилятор;
  • электромотор с редуктором (можно взять эти детали со старого магнитофона либо с ненужной детской игрушки);
  • блоки питания для кулера и моторчика (нужно подбирать по напряжению данных устройств);
  • банковскую резинку для денег.





Важно! Вместо трубки хорошо подойдет обычная шпилька с резьбой. При этом длина будущей оси подбирается с учетом размеров корпуса устройства: при установке вала его края должны слегка выходить за пределы пластиковой емкости. Кулер получится без проблем запитать от блока питания со старого компьютера.

В самом начале блестящую сторону дисков обрабатывают наждачной бумагой. Связано это с тем, что слишком гладкая поверхность плохо смачивается водой. Затем, чередуя с пластиковыми шайбами, компакт-диски поочередно насаживают на трубку.

Обработанные диски

Далее на края оси одевают 2 подшипника и крепят их гайками или клеем в зависимости от материала трубки. Собранный вал устанавливают в емкость, подобранную таким образом, чтобы шарикоподшипники по краям трубки выходили за ее пределы, как на фотографии ниже.

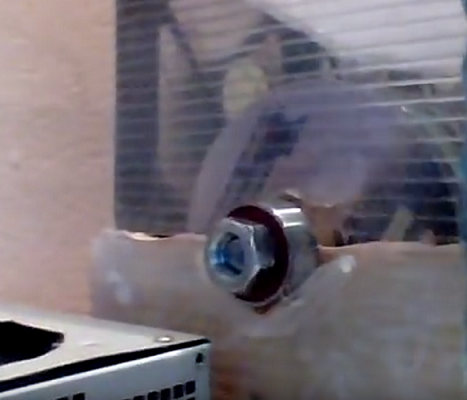

Крепление подшипников

Затем с одной стороны вала прикрепляют шкив. Эту деталь легко можно сделать из 3 компакт-дисков, обточив центральный из них таким образом, чтобы уменьшить его диаметр на несколько миллиметров (достаточно на 2-3). С помощью такой обработки обеспечивается стабильное удержание передачи (резинки) на шкиве.

На наружной части корпуса устанавливают моторчик, с помощью которого будет вращаться вал с дисками. Шкив мотора (ведущий) соединяют с самодельным шкивом (ведомым), используя для этого обыкновенную резинку для денег.

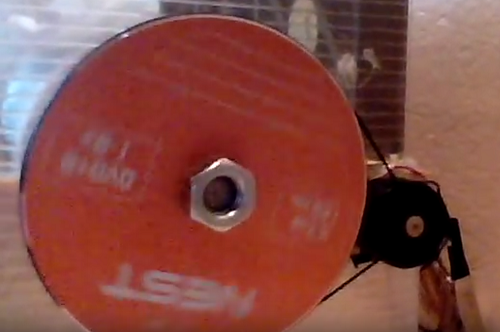

Установка моторчика

В крышке емкости, выступающей в роли корпуса мойки, закрепляют кулер, например, с помощью клея. Для этого в ней предварительно вырезают подходящего размера отверстие. Электромотор также можно (но нежелательно из-за высокой влажности) установить внутри прибора. Тогда нет необходимости изготавливать отдельно ведомый шкив: его функцию будут выполнять диски на валу. Возможный результат представлен на фотографии ниже.

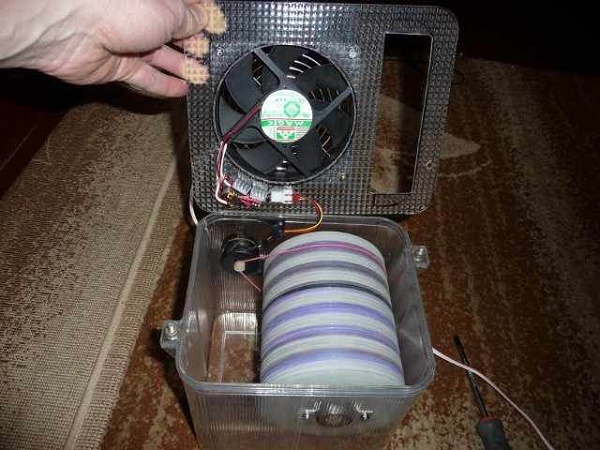

Готовая мойка

Если в наличии имеется только один кулер, то в крышке корпуса делают несколько дополнительных отверстий, предназначенных для выхода очищенного и увлажненного воздуха. Затем вентилятор подключают к сети с помощью компьютерного блока питания.

В зависимости от величины будущего агрегата можно варьировать количество и место устанавливаемых вентиляторов, увеличивая КПД очистителя. При этом установленный сверху вентилятор будет втягивать воздушный поток, а расположенные по бокам устройства активно выталкивать воздух, пропущенный через водный фильтр, обратно в помещение.

Если есть желание, то корпус прибора можно снабдить специальным отверстием для доливки воды. Такое дополнение позволит снимать крышку с вентилятором только при промывке дисков.

Совет! Для оптимальной работы самодельной мойки следует постоянно поддерживать уровень воды: вал с дисками должен быть наполовину погружен в жидкость. При выборе места для устройства желательно предпочесть ровную поверхность вдали от окна либо от входной двери, иначе «хороший» воздух будет уходить из помещения на улицу.

Простая мойка из пластиковой бутылки





Существует еще более доступный способ самому сделать прибор для увлажнения воздуха. Для работы понадобится пластиковая бутылка объемом 5÷10 литров, кулер, блок питания и салфетки из водопоглощающего материала, например, из микрофибры.

Процесс изготовления мойки происходит по следующему алгоритму:

  • на одном боку бутылки вырезается отверстие под вентилятор, точечные отверстия для выхода воздуха и прорези для салфеток;

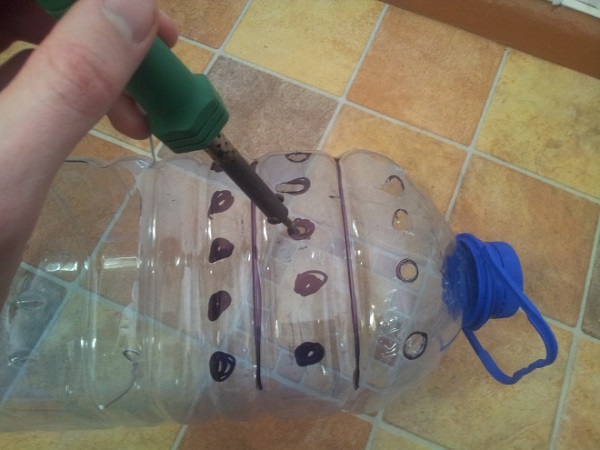

Отверстия в пластиковой бутылке

  • микрофибровым салфеткам придается нужная форма, которая позволит им держаться в прорезях и свободно проходить увлажненному воздуху;

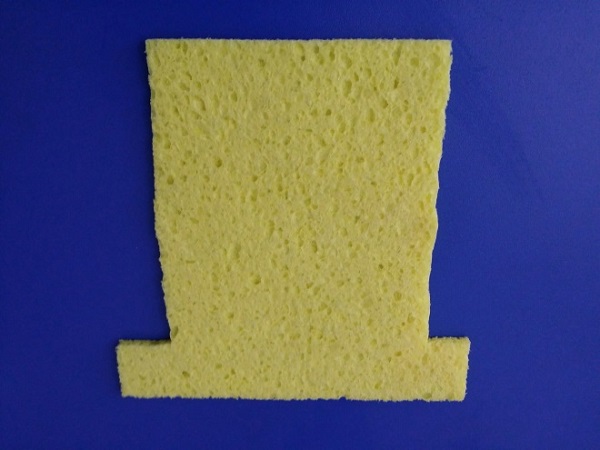

Салфетка из микрофибры

  • в подготовленную емкость заливается вода, с помощью нескольких кусочков проволоки монтируется кулер, а затем подключается к блоку питания;
  • салфетки вставляются в предназначенные для них прорези и аппарат готов к эксплуатации.

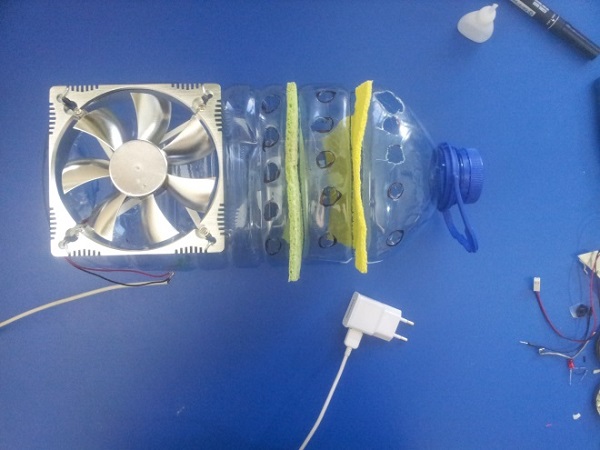

Готовая мойка воздуха

Пользователю остается лишь контролировать уровень воды и при необходимости вовремя добавлять ее.

Совет! Небольшие отверстия для воздуха можно прожечь паяльником. Эту работу следует сделать на открытом воздухе, поскольку во время горении пластика вырабатываются очень вредные газообразные вещества.

Существует еще более простая модификация мойки из пластиковой бутылки без применения фильтров-салфеток. В ней кулер устанавливается на месте отрезанного горлышка, а выходные отверстия делаются по всему периметру на расстоянии 10 см от верха. Вода заливается таким образом, чтоб ее уровень был ниже отверстий на 5-6 см.

Одним из недостатков такого водяного фильтра для воздуха является необходимость снимать вентилятор каждый раз при необходимости добавки новой порции воды. Однако проявив смекалку, можно продумать альтернативные методы «дозаправки»: с помощью шланга и дополнительного отверстия. Также из-за отсутствия фильтров страдает качество очистки воздуха.

Важно! Большим плюсом оборудования из пластиковой бутылки является примитивность и дешевизна исполнения. Такую мойку можно делать даже без салфеток, но с ними достигается приемлемый эффект очищения воздуха от пыли, пуха, пыльцы, шерсти, мелких волосков, частичек кожи.

Правила эксплуатации самодельных моек





При использовании мойки необходимо постоянно следить за состоянием воды. При включении аппарата, наполненного стоялой или зацветшей жидкостью, можно получить обратный эффект: различные микроорганизмы из устройства начнут интенсивно поступать в помещение. Это может привести к разным заболеваниям.

Во избежание застоя аппарат необходимо 2-3 раза в неделю мыть проточной водой. Для лучшей дезинфекции можно положить на дно ненужное изделие из серебра, шунгит или подходящее аптечное средство. Серебро обладает антисептическими свойствами и положительно влияет на качество воды. Также можно положить в воду ароматизатор, который наполнит атмосферу жилища любимым ароматом.

При необходимости в летнюю жару мойка может работать на кондиционирование помещения. Температура выдуваемого воздуха будет на 5-7 градусов ниже, если «заправить» увлажнитель холодной водой или положить внутрь несколько кубиков льда.

Основным преимуществом самодельного водного фильтра перед покупными аналогами является то, что все необходимые материалы для его изготовления легко найдутся в любом доме, а отсутствующие можно легко купить за сущие копейки. Низкая себестоимость и простая схема изготовления позволяют сэкономить и не приобретать промышленное изделие. При необходимости можно смоделировать свою модификацию очистителя-увлажнителя, основываясь на предложенных вариантах. Главное при эксплуатации устройства – не забывать тщательно и регулярно промывать его изнутри под проточной водой или с добавлением дезинфицирующих средств.
